전기 설계를 업으로 삼은 지 9년, 수많은 제어반을 설계하면서도 항상 고민되는 지점은 **‘안전과 가동률 사이의 밸런스’**입니다. 오늘은 최근 국내외에서 관심이 높아지고 있는 **아크차단기(AFCI)**와 우리가 흔히 쓰는 **누전차단기(ELB)**의 차이, 그리고 효율적인 계통 구성에 대해 정리해 보겠습니다.
목차
누전차단기와 아크차단기, 무엇이 다른가?

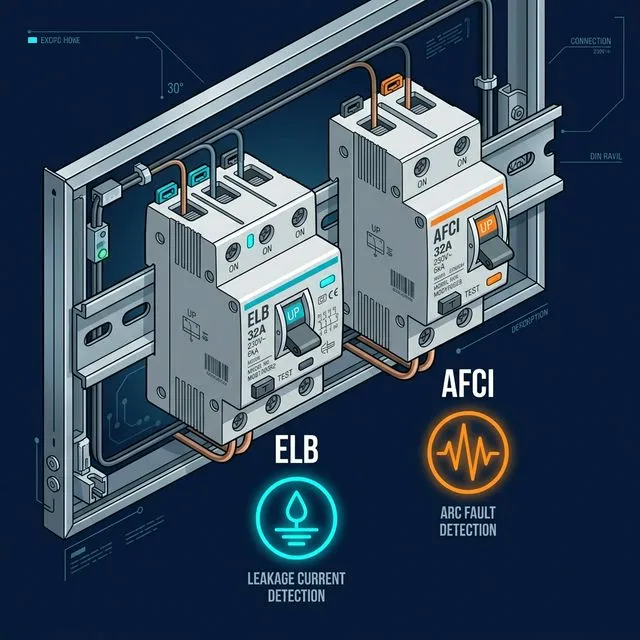

우리나라는 전통적으로 누전차단기(ELB) 중심의 안전 체계를 가지고 있습니다. 두 차단기는 감지하는 ‘사고의 종류’ 자체가 다릅니다.
| 구분 | ELB (누전차단기) | AFCI (아크차단기) |
|---|---|---|
| 감지 대상 | 지락 전류 (전류가 땅으로 새는 현상) | 아크 전류 (절연 파괴에 의한 스파크) |
| 주요 보호 목적 | 감전 사고 예방 | 전기 화재 예방 |
| 주요 적용 환경 | 습기가 많은 환경, 욕실·주방 | 건식 벽체, 목조 건물, 전선 노후 환경 |
| 국내 의무 여부 | 광범위하게 의무화 | 사실상 미적용 (대부분 미국 수출) |
-
ELB (Earth Leakage Breaker): 전류가 정상 경로를 벗어나 땅으로 새는 것(지락)을 감지합니다. 주로 습기가 많은 환경에서 발생하는 감전 사고를 막는 데 탁월합니다.
-
AFCI (Arc Fault Circuit Interrupter): 전선 사이의 느슨한 접촉이나 절연 파괴로 인해 발생하는 미세한 스파크(아크)를 감지합니다. 미국처럼 목조 주택이 많아 전기 불꽃에 의한 화재 위험이 큰 곳에서 2000년대 초반부터 의무화되었습니다.
흥미로운 현장 에피소드: 국내 대기업인 LS일렉트릭에 아크차단기를 문의했을 때, *“국내 수요가 적어 생산 물량의 대부분을 미국으로 수출한다”*는 답변을 들었습니다. 한국은 콘크리트 구조물이 많아 화재보다 감전에 더 집중해 온 결과입니다.
메인에 아크차단기를 설치하면 안 되는 실무적 이유
이론적으로는 메인 차단기를 AFCI로 쓰면 설비 전체의 아크를 방지할 수 있을 것 같지만, 실무 설계에서 이는 최악의 선택이 될 수 있습니다.
첫째, ‘정상 아크’와 ‘사고 아크’ 구분의 문제입니다.
현장의 전자접촉기(MC)나 일반 가전제품은 동작할 때 미세한 아크를 발생시킵니다. 아크차단기는 이 파형을 분석하는데, 여러 분기 회로에서 올라오는 정상적인 노이즈가 메인 단에서 합쳐지면 차단기가 이를 사고로 오인해 전체 전원을 내려버리는 **‘오작동(Nuisance Tripping)‘**이 빈번해집니다.
둘째, 유지보수의 지옥이 열립니다.
메인이 떨어지면 어느 분기 회로의 어느 전선에서 스파크가 튀었는지 찾을 방법이 없습니다. 가동률이 생명인 산업 현장에서 원인을 알 수 없는 메인 트립은 막대한 손실로 이어집니다.
가장 이상적인 계통 구성: 분기 보호의 원칙
전기 설계의 정석은 **“사고가 난 지점만 정확히 도려내는 것”**입니다. 따라서 저는 다음과 같은 구성을 추천합니다.
- **메인 단: 배선용 차단기(MCCB)**를 배치하여 전체 부하의 단락 및 과부하를 보호합니다.
- 분기 단: 누전과 아크를 동시에 감지할 수 있는 AFCI/ELB 겸용 차단기를 설치합니다.
이렇게 하면 특정 모터나 전열 라인에서 아크가 발생했을 때 해당 라인만 차단되므로, 나머지 설비는 정상 가동을 유지하면서 사고 지점을 즉시 파악할 수 있습니다.

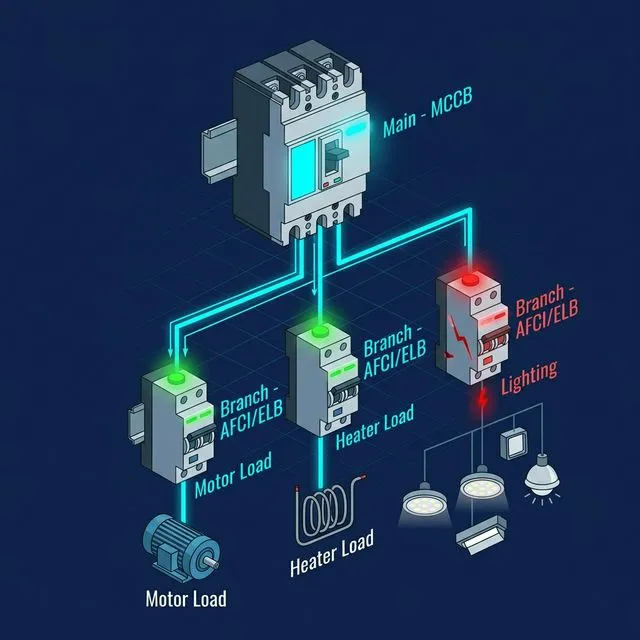

[메인 MCCB]
├── [분기 AFCI/ELB] → 모터 라인 ← 🔴 트립 (나머지는 정상 가동)
├── [분기 AFCI/ELB] → 전열 라인 ✅
└── [분기 AFCI/ELB] → 조명 라인 ✅MR.FIX의 현장 실무 팁
기술은 날로 발전하지만, 그 기술을 배치하는 방식(Architecture)은 엔지니어의 경험에서 나옵니다.
아직 국내에선 AFCI가 낯설 수 있지만, 안전의 기준이 점차 높아지는 만큼 설계 단계에서부터 이러한 특성을 반영하는 자세가 필요합니다. 특히 노후화된 공장 전선 구간이나 건식 벽체 내 전선이 지나가는 구간에 리모델링 공사를 한다면, AFCI 분기 차단기 도입을 지금부터 검토해 보시길 권장합니다.
이전 포스팅에서 다룬 서지킬러와 함께, 차단기 계통 설계는 설비의 생존 전략입니다. 작은 부품 하나, 차단기 하나의 위치 선정이 장기적인 가동률과 안전을 결정합니다.
